TK-LINE系列道岔转换系统在线测试传感器

控件[tem_25_34]渲染出错,Source:未将对象引用设置到对象的实例。

 图片1 概述



       TK-LINE系列道岔转转系统在线测试传感器主要分为TK-LINE-DZ1型、TK-LINE-MT1型两种传感器产品,分别实现实时监测道岔锁闭力,转换力,摩擦力等。方便现场实时采集,存储,处理,分析相关数据。



 图片1 产品功能



        TK-LINE-DZ1型:该类型传感器采集装置设置在转辙机动作杆件连接部,采集部分安装方式采用外部增加模块来设计,不改变锁闭装置的既有结构,从而保证整体道岔转换系统的工作性能稳定,可靠。

       设置该传感器后,可实施监测到道岔锁闭力,车辆通过时对锁闭点瞬时作用力,转辙机动作时可实时监测转换力,摩擦力等。采集的数据传输形式分为:模拟量传输,数字量传输两种。

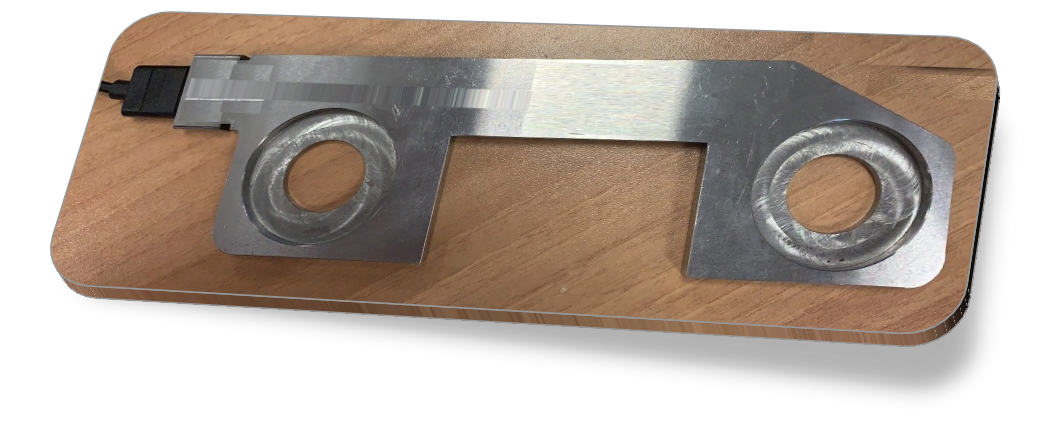

         TK-LINE-MT1型:该类型传感器采集装置设置在转辙机锁闭装置密贴片处,采集部分安装方式与既有密贴片相互独立,从而保证整体道岔转换系统的工作性能稳定,可靠。

        设置该传感器后,可实施监测到道岔锁闭力,车辆通过时对锁闭点瞬时作用力,在现场调整密贴片时可根据采集的数值来作为增添不同规格密贴片的参考依据。采集的数据传输形式分为:模拟量传输,数字量传输两种



    图片1 技术参数



额定载荷:15KN;

重复性:0.5%;

模拟量输出:电源+,电源-,信号+,信号-,屏蔽;

数字量输出:RS-422/485;

工作温度:-20°C~70°C。
