室内道岔转换系统

道岔转换模拟系统模拟道岔


   概述

    道岔转换模拟系统模拟道岔转换故障的复现和排除。克服了现场上道难、环

境差的局限性,在室内实现现场实地实物的测量与试验。提升了试验和培训的便

捷性,有效的提高工作人员的业务水平。

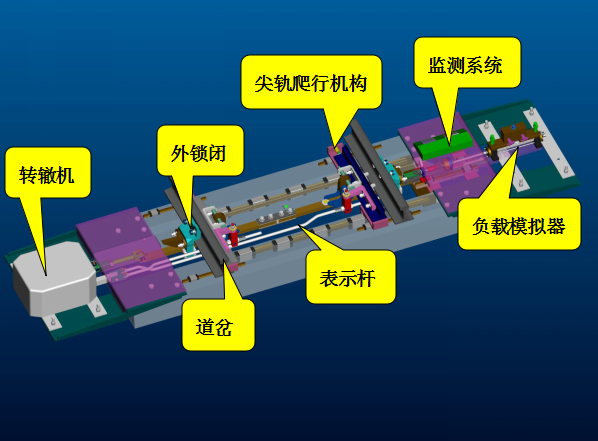

    道岔转换模拟系统由转辙机模块、道岔模块、外锁闭模块、安装装置模块、

尖轨爬行模块、负载模块、监测系统模块构成。



     技术指标

1)全套系统满足地铁道岔暂行技术条件和转辙机通用技术条件相关要求;

2)系统限界单机牵引 2.25*5m。

3)负载模拟器主要参数:

量程:-6000N~6000N;

过载能力:150%F.S

最大行程: 250mm;

最快动作时间:3s;

位移分辨率:0.1mm;

载荷传感器精度:1%F.S



系统组成



转辙机模块:采用ZDJ9、ZYJ7、S700K等用户指定的转辙机

道岔模块:采用某种单开道岔截取段(基本轨、尖轨)构建道岔基本框架

外锁闭模块:道岔外锁闭装置

安装装置模块:包含道岔转换表示系统、各机构间的连接装置

尖轨爬行模块:尖轨伸缩调节装置

负载模块:无源液压负载模拟器

监测系统模块:主要由传感器和数据采集系统构成







系统功能介绍



转换阻力试验:配有无源液压负载调整系统,实现转换阻力无级调整,可模拟各种类型道岔进行相关试验。

尖轨爬行试验:配有尖轨伸缩调节装置,可模拟由于温度变化和过车导致的尖轨位置变化。从而引起道岔转换卡阻或卡缺口等表示故障试验。

道岔夹异物试验:配有道岔基本轨和尖轨,可实现道岔夹异物试验和密贴调整试验。

监测系统:配有转换过程数据监测系统,完成过程跟踪,为故障分析提供数据支撑。

道岔转换系统安装调试试验:系统均为实物设备,能够完成外锁闭装置及安装装置的拆卸、安装、调试等模拟现场的实训工作
