1. 产品应用场合

产品安装于铁路现场道岔设备附近的现场中继箱中，用于连接室内和轨旁的道岔监测设备。产品与车站设备采用ADSL通信方式，采用2芯双绞线传输信号，与轨旁监测设备采用CAN通信，利用2芯双绞线缆传输通信信号。

ADSL-CAN-A6型通信控制器产品的外形如下图所示：

图1 ADSL-CAN-A6型通信控制器

2. 产品功能和性能

2.1. 通信控制器功能

ADSL-CAN-A6型通信控制器具备6路独立的CAN通信通道、一路ADSL通信通道和一路以太网配置通道，主要功能为：

1) 实现现场道岔监测设备和站内监测主机的数据通信；

2) 实现站内监测主机的命令管理和下发；

3) 实现现场监测设备监测数据的接收、管理并打包发送至站内监测主机；

4) 实现监测数据的记录和监测设备状态检测；

5) 为现场监测设备提供24V和12V直流电源；

6) 通过以太网接口能实现在线功能配置和参数配置，可对模块产品执行如下操作：

l 修改产品的工作参数或工作模式。

l 读取系统的运行日志信息。

l 对系统的CPU软件、FPGA软件进行远程升级。

ADSL-CAN通信控制器每个CAN通道均可实现主/从模式和监听模式两种工作模式：

1) 主/从模式下，即ADSL-CAN通信控制器是CAN端的主设备，通过发送轮询命令的方式，获取现场每个CAN设备的信息，方便CAN通道上信息管理；

2) 监听模式，即ADSL-CAN通信控制器通过监听CAN信道，一旦有CAN信息即接收并处理。

2.2. 通信控制器性能

ADSL-CAN-A6型通信控制器具备以下性能：

1) ADSL端支持全速率，自适应ADSL、ADSL2、ADSL2+标准，最远传输距离不小于3.5km，速率不小于200kbps@3.5km;

2) CAN端口遵循CAN2.0B协议,端口波特率5kbps~1Mbps可设置;

3) CAN端口距离不大于200米时，通信速率不小于250kbps;

4) 以太网接口支持协议包含：ETHERNET、ARP、IP、ICMP、UDP、TCP、DNS；

5) 以太网接口兼容SOCKET工作方式（可配置成TCP Server、TCP Client、UDP）；

6) 以太网端同时作为产品配置接口，可以配置CAN接口信息、以太网端口信息等；

7) 具备灵活的产品固件升级和在线测试接口。

2.3. 通信控制器接口

ADSL-CAN-A6型通信控制器具备以下接口：

1) 输入电源接口：AC 220±30V。

2) 输出电源接口：DC 24V (1A)和DC 12V (1A)

3) ADSL通信接口

4) RJ45以太网接口：可用于数据传输和设备功能配置

5) CAN通信接口：CAN1H/L-CAN6H/L表示6路独立的CAN传输通道

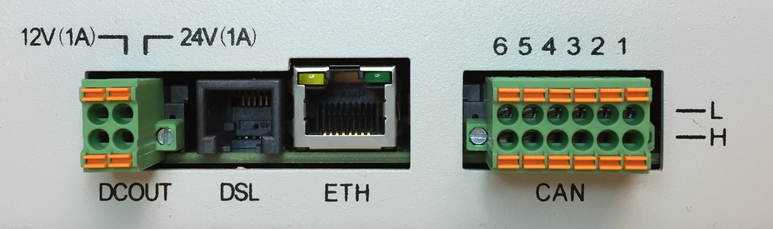

图2 ADSL-CAN-A6型通信控制器接口

3. 电磁兼容特性

1) 浪涌防护

    电源线和通信线满足GB/T 17626.5中A类要求。

2) 电快速脉冲群抗扰度要求

    电源线和通信线满足GB/T 17626.4中A类要求。

3) 静电放电抗扰度要求

满足GB/T 17626.2中A类要求。

4) 防雷特性

   电源线和通信线满足TB/T 3074-2003规定的判据A类要求。

4. 产品工作环境

1) 工作温度：-40～+70℃。

2) 工作湿度：10%～90% 非凝露

5. 设备尺寸及安装使用

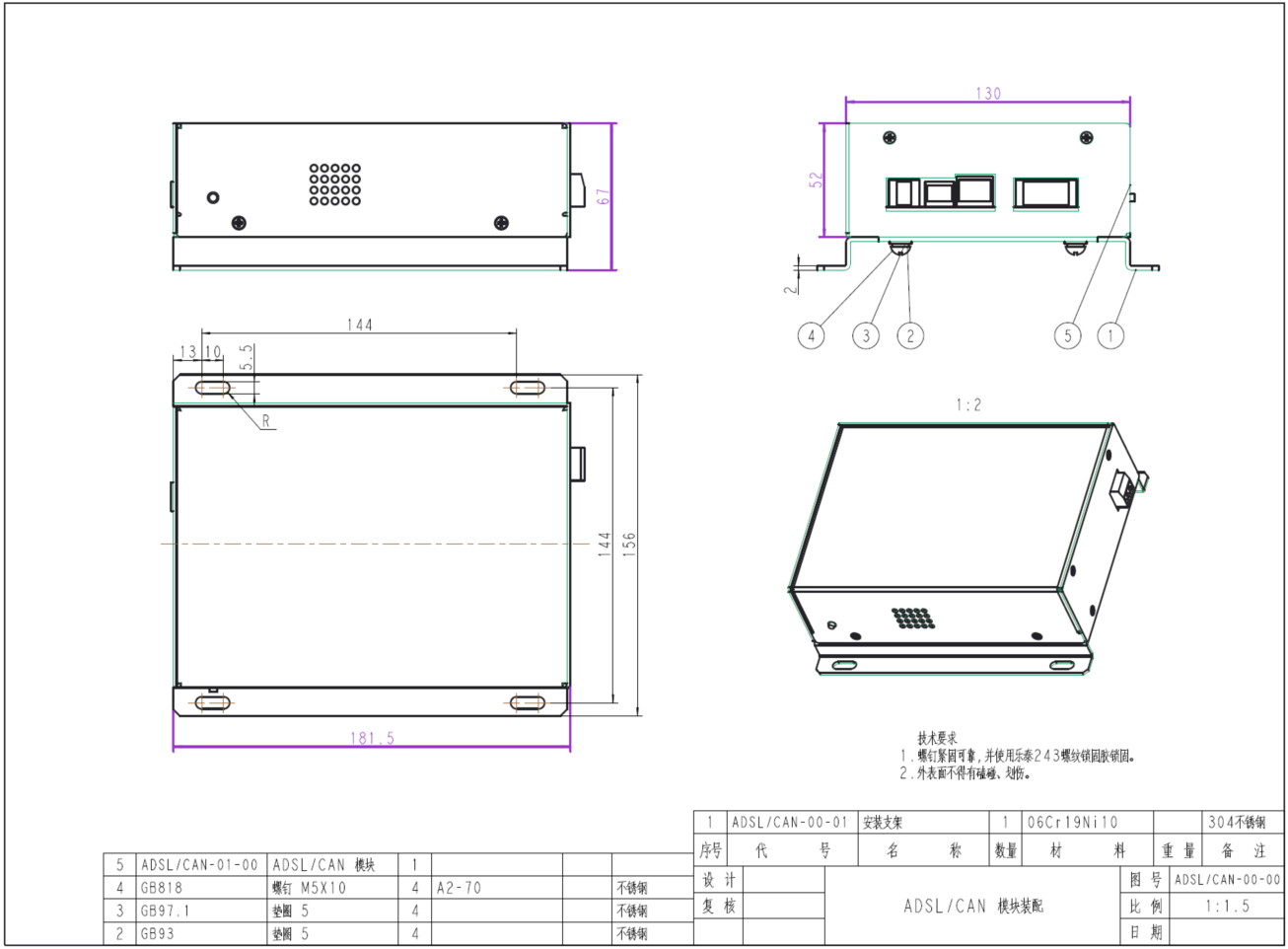

    ADSL-CAN-A6型通信控制器产品的设备尺寸和结构如下图所示：

图4 ADSL-CAN-A6型通信控制器产品结构

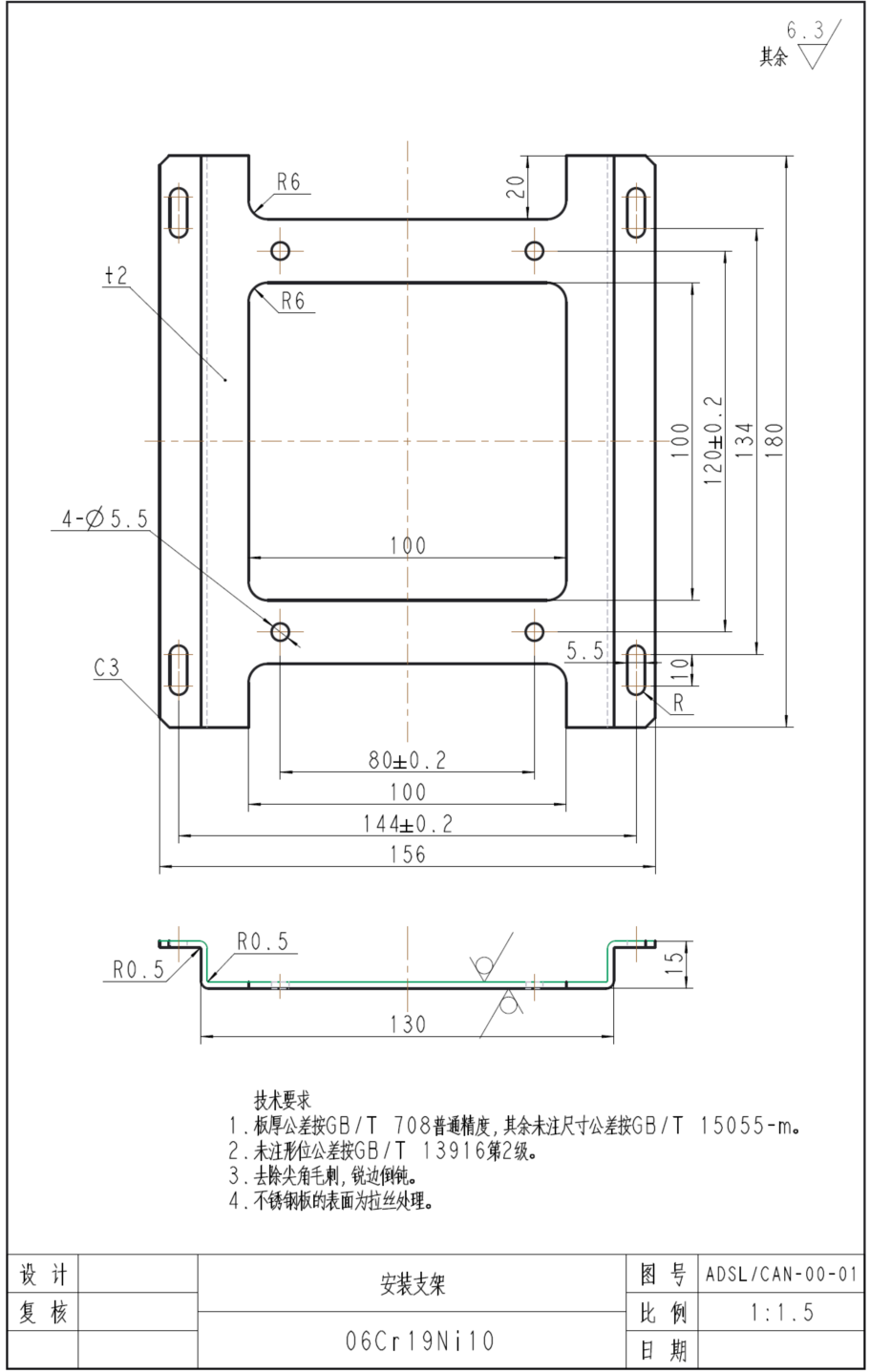

ADSL-CAN-A6型通信控制器产品安装支架尺寸和结构如下图所示：

图5 ADSL-CAN-A6型通信控制器产品安装支架结构尺寸
