TK-ZJ-M100系列转辙机模拟箱

概述

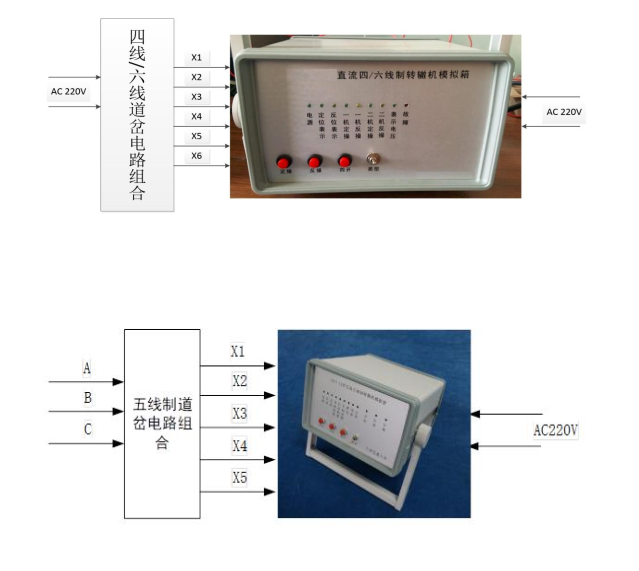

       TK-ZJ-M100系列转辙机模拟箱分为TK-ZJ-M100-46型直流四六线制转辙机模拟箱和TK-ZJ-M100-5型交流五线制转辙机模拟箱两种类型。

       铁路电务维护人员和施工人员经常会遇到道岔控制电路故障或者施工问题，传统方法是采用万用表等常规仪器进行间接测量，主要需要凭借自己的专业知识和经验进行判断。如果室内道岔组合配线故障或者在施工过程中室外条件还不具备，单纯依靠人工进行测试不仅费时费力又难以保证其正确性，也将直接影响列车的正常运行。

       TK-ZJ-M100-46型能够模拟直流四六线转辙机模拟箱（如 ZD6 系列等转辙机）的动作过程和电路原理，TK-ZJ-M100-5型能够模拟交流五线制转辙机模拟箱（如 S700K、ZDJ9、ZYJ 系列等转辙机）的动作过程和电路原理。从而测试室内的电路组合配线是否正确，可应用于铁路信号工程调试、开通过程中，也可应用于铁路电务系统的日常维护，对故障进行快速定位，提高工作效率。

功能介绍

       模拟箱实现直流四六线制转辙机（如 ZD6 系列等转辙机）和交流五线制转辙机模拟箱（如 S700K、ZDJ9、ZYJ 系列等转辙机）的动作过程和电路原理的模拟。

• 启动电路检测功能：当开始操作转辙机时，模拟箱能够检测动作电压是否符合要求，当动作电压不正常时给出相应的报警提示。
• 自闭电路检测功能：当开始操作转辙机时，如果启动电路正确，则开始持续检查自闭电路是否正常，如果正常，则电路持续 2s 后自动接通相应位置的表示电路。如模拟箱在反位或四开位置时，检测到定操电压（X1、X4 输出正确）2S后，测试仪接通道岔定位表示电路。
• 表示电路检测功能：通过按压相应按钮开关（定位、反位、四开），可将模拟箱人为接通定位表示位置、反位表示位置或四开位置，以测试直流四六线制电路组合的表示 电路是否正常。
• 报警指示功能：通过模拟箱面板上的电流指示灯、报警指示灯等，根据本说明书后面的指示灯含义和故障原因分析可以为使用人员提供判断的依据。
• 其他：可模拟道岔的定位、反位和四开等不同的位置 ，具有对动作三相电源电压和相位的持续检查及断相报警等功能 ，具有对表示电阻和表示二极管的过流保护功能 ，可模拟“1/3 闭合定位”、“2/4 闭合定位”两种情况 ，具有LED指示灯和声音等双重报警指示功能。

技术参数

• 系统电压：AC220V±10V（50Hz），
• 湿度： <95%，
• 模拟线圈电阻：300Ω ，
• 动作时间：2S ，
• 体积：200mm×210mm×130mm ，

重量：<3kg。
